[풀 업(Full UP), 풀 다운(Full down) 저항이란?]





학업이나 업무 중, 회로도나 BOM을 확인 하는 중, 저항이 전원부에 구성되어 있는 것을 확인할 수 있을 것임.



대부분 전원부에 높은 저항값을 갖는 저항의 경우, 대부분 풀업 저항이나 풀다운 저항으로 사용될 확률이 높음.



게다가 기본적인 회로 구성의 하나이므로, 해당 정보는 숙지하고 있는 편이 좋을 것으로 판단 됨.





전원 부와 접지가 연결될 경우, 인가되는 전압이 그대로 흐르는 것은 측정하지 않아도 알 수 있음.



하지만 이는 무의미하게 흐르기만 하는 전류이므로, 필요한 곳에 입력 전원이 되도록 해야함.



입력 부를 연결한다면?





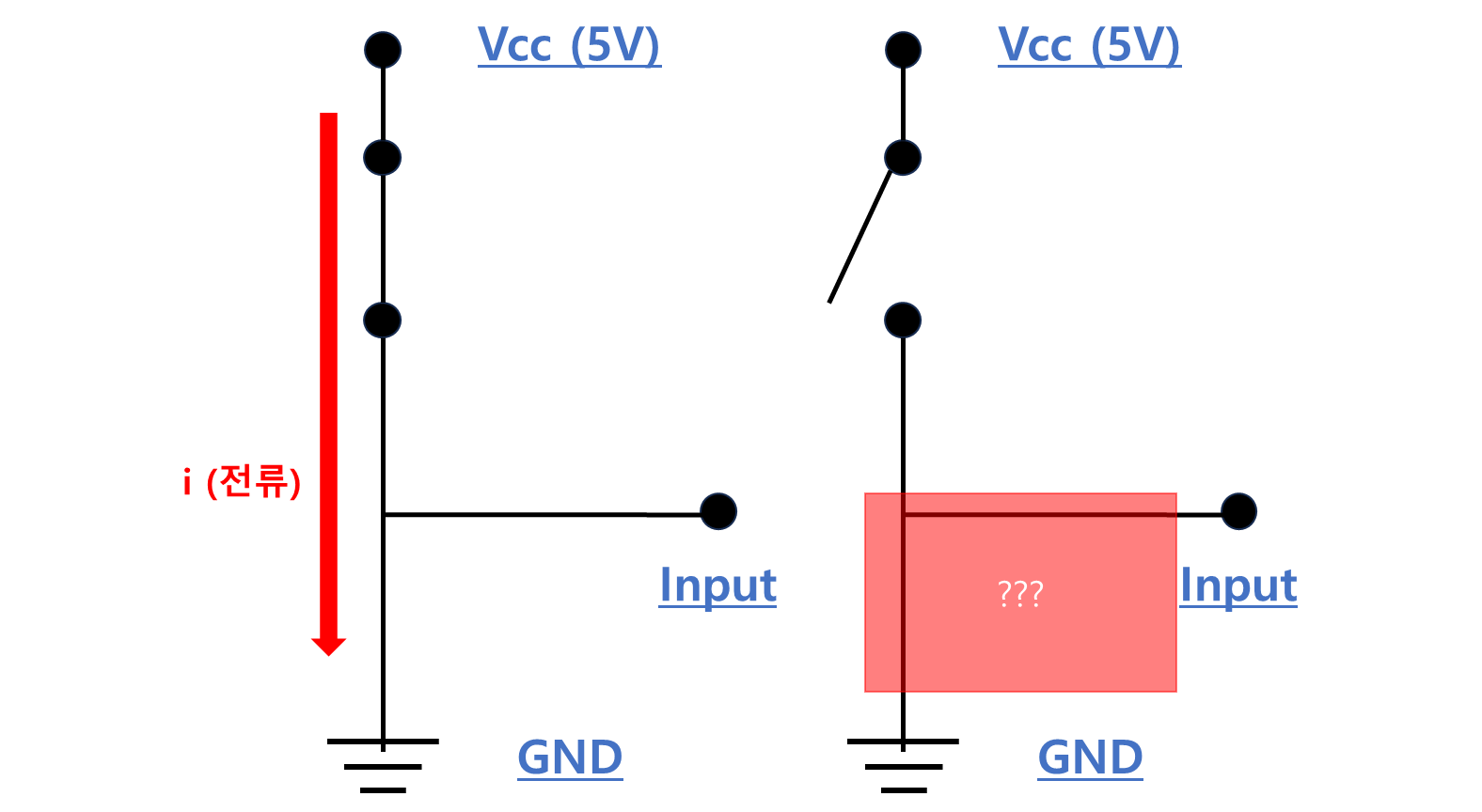

입력부를 연결 했지만, 전류가 그대로 접지로 흐름.



입력부에 구성되어 있는 회로의 임피던스 값이 존재하다 보니, 전류가 보다 흐르기 수월한 접지부로 다이렉트로 흘러 감.



스위치를 구성하여 필요에 따라 흐르도록 해야겠음.



스위치 off 일 경우, 전원이 인가되고, 스위치 On 일 경우 전원이 인가되지 않는 회로가 되었음.



V=I*R이라는 기본적인 공식으로 판단하여도, 저항 없이는 스위치 Off 시에 전압이 흐르는지, 흐르지 않는지 확인이 불가능함.



R이 없기 때문임.



위와 같이, 측정 불가한 상태를 허공에 떠있다는 의미로 플로팅 현상이라고 함.





이제 전원부에 저항이 생겨 V=I*R 이 완성 됨.



이렇게 전원부와 Input 사이에 저항이 연결되는 것을 풀 업 저항이라고 함.



반대의 경우를 따져 본다면,





스위치가 Input 이전에 구성되어 있고, Switch가 On이 되면 전류는 접지로 흘러갈 것임.



그럼, Switch가 Off 된다면? Input 과 GND 사이의 전압은 플로팅 현상이 발생 됨.







접지 부에 저항을 달아준다면, 풀다운 저항 값이 크기 때문에 Input에 확실한 전압을 인가할 수 있고, Off 시에는 확실히 Input과 접지 사이의 전압값이 0이 되는 것을 확인할 수 있음.



Input에 인가되는 전압은 아래와 같이 구성된다고 정리할 수 있음.



	Switch On	Switch Off
풀 업(Pull up) 저항	0V	5V
풀 다운(Pull down) 저항	5V	0V



정리하자면, 풀다운, 풀업 저항의 구성 의미는,

보다 확실하게 전압을 인가시키고, 전압을 강하시키는데 의미를 둘 수 있음.
